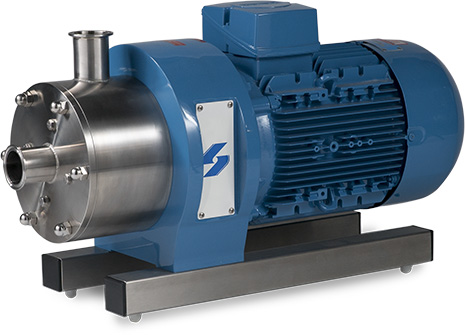

เครื่องผสมแบบ In-Line Mixers
เครื่องผสมแบบ In-Line Mixers
เครื่องผสมซิลเวอร์สันความเฉือนสูง มีประสิทธิภาพสูงสุดและทำการบดผสมได้อย่างรวดเร็ว สามารถลดเวลาในกระบวนการผลิตได้ถึง 90% เครื่องผสมซิลเวอร์สัน In-Line สามารถดัดแปลงให้ทำงานผสมได้หลายรูปแบบ โดยการสลับเปลี่ยนหัวบดผสม (workhead) ซึ่งสามารถทำได้ง่ายและรวดเร็ว ส่งผลให้เครื่องจักรสามารถผลิตงานผสมต่างๆ ได้หลายรูปแบบ เช่น ทำอิมัลชัน, ทำโฮโมจีไนซ์ ทำให้ละลาย, ทำสารละลายแขวนลอย, แตกกระจายตัวของผงแป้ง, และบดสลายของแข็ง เป็นต้น
คุณสมบัติ:
- ปลอดอากาศเข้าผสม
- มีแรงปั๊มภายในตัว
- ไม่ต้องใช้ท่อแยก
- สลับเปลี่ยนหัวบดผสมได้
- มีโครงสร้างที่ถูกสุขอนามัย
- ง่ายต่อการบำรุงรักษา
- ใช้พลังงานต่ำ
- สลายการจับตัวเป็นก้อน หรือตาปลา
- ทำอิมัลชันและสารแขวนลอยที่เสถียรได้
- ทำการลดขนาดอนุภาค
- ละลายของแข็งได้อย่างรวดเร็ว
- ช่วยเร่งปฏิกิริยา
ทำงานได้อย่างไร
ข้อดีของเครื่องผสมซิลเวอร์สัน high shear In-Line mixers เกิดจากการผสมและบดตัดเฉือนที่เกิดขึ้นได้หลายรอบของวัตถุดิบที่ถูกดูดเข้าหาหัวผสม ดังต่อไปนี้
การหมุนด้วยความเร็วสูงของ rotor ที่ถูกผลิตมาอย่างเที่ยงตรง ก่อกำเนิดแรงดูดอย่างมหาศาล ดึงวัตถุดิบเหลวและแข็งเข้าหา rotor/stator ที่ประกอบเข้ากัน
แรงเหวี่ยงขับวัตถุดิบเข้าหาขอบรอบภายในของหัวผสม ทำการบดตัดเฉือนในบริเวณช่องว่างเล็กๆ ระหว่างปลายใบมีดตัดของ rotor กับผนังด้านในของ stator
เกิด hydraulic shear จากแรงอัดด้วยความเร็วสูงผ่านออกมาตามรูของหัวบด แล้วไหลผ่านทางออกของเครื่องและท่อต่อ ตามลำดับ ในขณะเดียวกันวัตถุดิบใหม่จะถูกดึงเข้าหัวบดอย่างต่อเนื่อง ช่วยรักษาวงจรการผสมและการดูดเข้าของเครื่อง
-
ระยะที่1
ระยะที่1
การหมุนด้วยความเร็วสูงของ rotor ที่ถูกผลิตมาอย่างเที่ยงตรง ก่อกำเนิดแรงดูดอย่างมหาศาล ดึงวัตถุดิบเหลวและแข็งเข้าหา rotor/stator ที่ประกอบเข้ากัน
-
ระยะที่2
ระยะที่2
แรงเหวี่ยงขับวัตถุดิบเข้าหาขอบรอบภายในของหัวผสม ทำการบดตัดเฉือนในบริเวณช่องว่างเล็กๆ ระหว่างปลายใบมีดตัดของ rotor กับผนังด้านในของ stator
-
ระยะที่3
ระยะที่3
เกิด hydraulic shear จากแรงอัดด้วยความเร็วสูงผ่านออกมาตามรูของหัวบด แล้วไหลผ่านทางออกของเครื่องและท่อต่อ ตามลำดับ ในขณะเดียวกันวัตถุดิบใหม่จะถูกดึงเข้าหัวบดอย่างต่อเนื่อง ช่วยรักษาวงจรการผสมและการดูดเข้าของเครื่อง
วีดีโอแสดงผลิตภัณฑ์
เครื่องผสม In-Line
เครื่องบดผสมแบบ In-Line
การเปลี่ยนหัวผสม
ทางเลือกของเครื่องที่ให้บริการ
เครื่องผสม In-line สำหรับงานทั่วไป
เครื่องผสมซิลเวอร์สัน In-Line มีให้บริการหลายรุ่นและขนาด เหมาะสำหรับงานผสมประเภทสารเคมีชนิดอันตรายและกัดกร่อนสูง เครื่องจักรประเภทนี้มีความแข็งแรงทนทาน ต้องการการซ่อมบำรุงน้อย มีความเร็วรอบในการตัดสูงสุดและให้อัตราการเฉือนที่ใช้ในอุตสาหกรรมทั่วไป ตัวเครื่องมีแรงปั๊มภายในตัว ที่อัตราการไหลไม่เกิน 200,000 ลิตรต่อชั่วโมง
ตัวเครื่องแบบหุ้มชั้นนอก (Jacketed unit) มีให้บริการสำหรับงานผสมที่วัตถุดิบไวต่อการเปลี่ยนแปลงของอุณหภูมิ อีกทั้งวัสดุชนิดพิเศษเช่น Hastelloy , Titanium , และเหล็กชุบแข็งก็มีให้บริการด้วยเช่นกัน
เครื่องจักร In-line แบบบดผสมหลายชั้น
เครื่องจักร In-Line แบบบดผสมหลายชั้น มีอัตราการเฉือนสูงถึง 4 เท่าต่อหนึ่งรอบการหมุนของโรเตอร์ ส่งผลให้การบดผสมทำได้อย่างรวดเร็วยิ่งขึ้น วัตถุดิบได้รับการบดผสมมากขึ้นในกระบวนการบดผสมเพียงรอบเดียว
หัวผสม
หัวผสมประเภทต่างๆนั้น มีให้บริการสำหรับทุกๆเครื่องผสมซิลเวอร์สัน high shear mixers หัวบดต่างๆ เหล่านี้ง่ายต่อการสับเปลี่ยน ส่งผลให้เครื่องผสมทำงานผสมได้หลากหลายขึ้น ได้แก่ การทำอีมัลซิฟายอิง, โฮโมจีไนซิง, การบดละเอียด, ทำละลาย, แตกสลาย, ผสมเป็นเนื้อเดียว, ลดขนาดอนุภาค, และกำจัดก้อนแป้ง เป็นต้น ซึ่งการเปลี่ยนหัวผสมหนึ่งไปเป็นอีกแบบหนึ่งนั้นสามารถทำได้ง่ายและรวดเร็ว
General Purpose Disintegrating Head - หัวผสมสำหรับการใช้งานทั่วไป
หัวผสมประเภทนี้ทำการผสมได้หลากหลายที่สุดในบรรดาหัวผสมทั้งหลาย ให้การบดตัดที่แข็งแรงมาก เหมาะสำหรับการใช้งานโดยทั่วไป รวมทั้งใช้บดละเอียดของแข็ง, สำหรับการเตรียมเจลและผงทำให้ข้น, ซัสเปนชั่น (suspension), สารละลายทั่วไป, และสเลอรี่ (slurries) เป็นต้น
Square Hole High Shear ScreenTM - หัวผสมที่มีรูผ่านออกของ screen เป็นรูปสี่เหลี่ยม
ด้านเท่า ด้วยลักษณะของหัวบดที่มีค่า tolerance ค่อนข้างละเอียด ส่งผลให้มีอัตราการไหลตัดเฉือนที่ดีเยี่ยม เหมาะสมกับงานที่ต้องการบดลดขนาดลงอย่างรวดเร็วของวัตถุดิบแข็งที่ละลายและไม่ละลายในของเหลว อีกทั้งยังเหมาะสมในงานเตรียมสารละลายอีมัลชั่น และสารละลายคอลลอยด์อีกด้วย
Slotted Disintegrating Head – หัวผสมที่มีรูผ่านของ screen แบบสล็อต
ใช้สำหรับบดสลายวัตถุดิบประเภทเส้นใย เช่น สัตว์และผัก รวมทั้งการบดสลายและทำละลายของวัตถุดิบประเภทอีลาสติก (elastic) เช่น ยางและโพลิเมอร์ เป็นต้น มีให้บริการทั้งหัวสล็อตแบบแนวตั้ง และแนวขวาง
Emulsor Screens - หัวผสมที่มีรูผ่านออกของ screen เป็นรูกลมเล็กๆ
เหมาะสำหรับใช้ในการเตรียมงานผสมประเภทของเหลวในของเหลว โดยเฉพาะอย่างยิ่งงานผสมสารละลายอีมัลชั่น ซึ่งรูผ่าน screen ของหัวบด มีให้บริการทั้งขนาดเล็ก และกลางซึ่งเป็นขนาดมาตรฐาน
